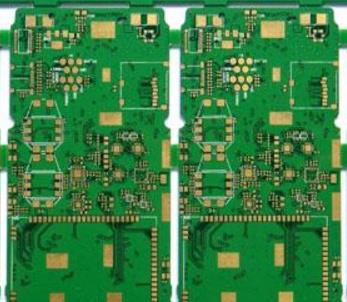

pcb（PrintedCircuitBoard），中文名稱為pcb線路板，又稱印刷電路板、印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的提供者。

   隨著pcb尺寸要求越來越小，器件密度要求越來越高，pcb設計的難度也越來越大。本次，長博科技將會和大家介紹pcb線路板設計技巧！

   pcb線路板設計技巧如下：

   1、確定pcb線路板的層數

   pcb線路板尺寸和布線層數需要在設計初期確定。布線層的數量以及層疊（STack-up）方式會直接影響到印制線的布線和阻抗。板的大小也有助于確定層疊方式和印制線寬度，實現期望的設計效果。目前多層板之間的成本差別很小，在開始設計時采用較多的電路層并使敷銅均勻分布。

   2、設計規則和限制

   要想順利完成pcb線路板的布線任務，布線工具需要在正確的規則和限制條件下工作。要對所有要求的信號線進行分類，每個信號類都應該有優先級，優先級越高，規則也越嚴格。規則涉及印制線寬度、過孔的數量、平行度、信號線之間的相互影響以及層的限制，這些規則對pcb線路板布線工具的性能有很大影響。認真考慮設計要求是pcb線路板成功布線的重要一步。

   3、扇出設計

   在pcb線路板扇出設計階段，表面貼裝器件的每一個引腳至少應有一個過孔，以便在需要更多的連接時，電路板能夠進行內層連接、在線測試和電路再處理。

   為了使pcb線路板自動布線工具效率比較高，要盡可能使用大的過孔尺寸和印制線，間隔設置為50mil較為理想。要采用使布線路徑數大的過孔類型，經過慎重考慮和預測，電路在線測試的設計可在設計初期進行，在生產過程后期實現。根據布線路徑和電路在線測試來確定過孔扇出類型，電源和接地也會影響到布線和扇出設計。

   以上就是pcb線路板的設計技巧，希望可以幫到各位。
